一、引言

1. 文檔版本：V1.0

2. 白皮書編制單位：山東恒美電子科技有限公司

3. 編制日期：2025 年 11 月 28 日

4. 核心定位：本白皮書以結構化的形式，全面呈現恒美智造旗下 HM-WSYPF 與 HM-WSYPF + 兩款土壤多參數測定儀的完整產品信息，涵蓋產品基礎信息、核心技術、技術參數等關鍵內容，為用戶選型、使用及相關技術研究提供精準參考。

二、目錄

1. 引言

2. 目錄

3. 產品基礎信息

4. 核心技術與功能特點

5. 詳細技術參數

6. 應用場景與行業適配

7. 配件與耗材配置

8. 品牌價值與服務支持

9. 型號對比與選型建議

10. 儀器安裝步驟

11. 儀器使用操作步驟

12. 樣品檢測步驟

13. 術語和定義

三、產品基礎信息

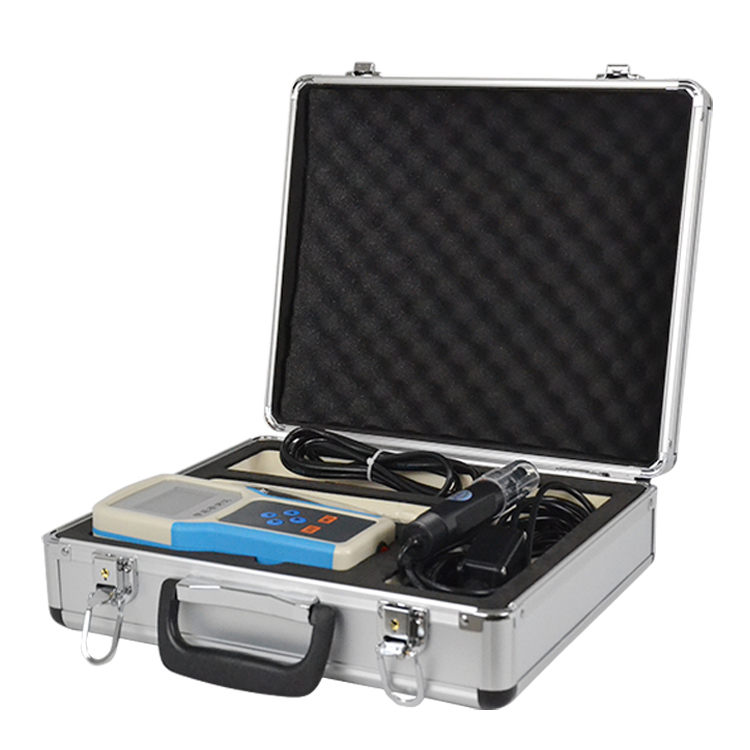

1. 產品名稱：恒美智造土壤多參數測定儀

2. 產品型號：包含 HM-WSYPF 與 HM-WSYPF + 兩個型號

3. 產品用途：可快速準確測量土壤中含水量、溫度、電導率（鹽分）、酸堿度、氮磷鉀，能對多處樣地、不同土壤深度的水分含量、溫度、鹽分和 PH 進行快速檢測和長期連續監測

4. 產品核心作用：為土壤墑情評估、作物施肥指導、土壤改良等工作提供數據支持，助力提升農業生產效率、保障生態環境監測準確性

5. 市場價：HM-WSYPF 型號市場價為 5880 元，HM-WSYPF + 型號市場價為 6800 元

四、核心技術與功能特點

1. 結構設計

? 采用一體化結構設計，體積小巧（儀器尺寸 20410036mm）、重量輕（0.3kg），美觀便攜，野外攜帶極為方便，適合戶外多地采樣檢測

? 配備彩色 TFT 單片機液晶顯示屏（尺寸 56*34mm），可全程跟蹤記錄各個被測環境因子的數值、組數、低電壓，讀數清晰直觀

2. 檢測與數據處理

? 能同時顯示土壤電導率和鹽分?jǐn)?shù)值，免去用戶手動計算，簡化數據讀取流程

? 內置大容量存儲器，可儲存三十萬條數據，具備斷電數據自動存儲保護功能，防止數據丟失

? 上位機軟件功能強大，可通過 USB 接口將記錄數據導出到計算機，存儲為 excel 表格文件，生成數據曲線，還能設置超限區域著色，超限數據變色預警，可作為環境評價依據

3. 傳感器適配

? 傳感器插入主機后，主機具有自動識別功能，傳感器一致性好，可按需求自行組合傳感器，不同參數傳感器接口可互相轉換，不影響測量精度

? 儀器具備多通道自動檢測擴展功能，可實現多個傳感器同時接入同步檢測，提升檢測效率

4. 特殊功能（HM-WSYPF + 獨有）

? 配備 4G 聯網功能數據管理平臺，可將本機存儲的被測點環境因子測量歷史數據無線上傳到智慧云農業平臺，方便用戶遠程進行數據管理和長期分析

五、詳細技術參數

1. 通用技術參數（兩型號一致）

? 儀器尺寸：20410036mm（長寬高）

? 儀器重量：0.3kg

? 屏幕：彩色 TFT 單片機液晶顯示屏，尺寸 56*34mm

? 軟件：上位機軟件免費贈送

? 包裝尺寸：450190350mm

? 包裝重量：3.6kg

? 可接探頭：土壤水分、土壤溫度、土壤鹽分、土壤 pH、土壤氮磷鉀傳感器

2. 土壤水分參數（兩型號一致）

? 測量類型：土壤容積含水量（%）

? 范圍：0-100%

? 測量精度：0-50% 范圍內，±2%；50-100% 范圍內，±3%

? 分辨率：0.1%

? 互換精度：<3%

? 復測誤差：<1%

? 響應時間：<1 秒

? 測量穩定時間：1 秒

? 測量區域：直徑為 10cm、高為 10cm 的圓柱體

3. 土壤溫度參數（兩型號一致）

? 范圍：-40-80℃

? 測量精度：±0.5℃

? 分辨率：0.1℃

4 土壤電導率參數（兩型號一致）

? 范圍：0-20000us/cm

? 測量精度：0-10000us/cm 范圍內為 ±3%；10000-20000us/cm 范圍內為 ±5%

? 分辨率：0-10000us/cm 內 10us/cm；10000-20000us/cm 內 50us/cm

? 溫度補償：內置溫度補償傳感器，補償范圍 0-50℃

5. 土壤鹽分參數（兩型號一致）

? 范圍：0-50g/Kg

? 測量精度：±5%

? 分辨率：0.001g/Kg

6. 土壤 PH 參數（兩型號一致）

? 范圍：0-14

? 分辨率：0.01

? 測量精度：±0.1

? 防護等級：Ip65

? 運行環境：-40~85℃

? 默認線纜長度：pH 探頭線纜 5 米

7. 土壤氮磷鉀參數（兩型號一致）

? 范圍：0-1999mg/Kg

? 測量精度：±1mg/Kg

? 分辨率：1mg/Kg

8. 傳感器材料特性（水分 / 溫度 / 鹽分傳感器，兩型號一致）

? 防護等級：Ip68，浸沒水中可長期使用

? 運行環境：-40~85℃

? 探針材料：防腐特制電極

? 密封材料：黑色阻燃環氧樹脂

? 使用方式：全部埋入或探針全部插入被測介質

? 線纜長度：2 米

? 連接方式：預裝冷壓端子

六、應用場景與行業適配

1. 農業領域：用于土壤墑情檢測，為旱作節水灌溉提供數據支撐，助力精細農業發展，指導科學施肥，提升作物產量與品質，還可用于植物培育過程中的土壤環境監測

2. 林業領域：監測林地土壤的水分、溫度、養分等參數，為林木生長狀況評估、森林培育與管理提供依據，輔助制定合理的林業生產方案

3. 地質勘探領域：在地質勘探過程中，檢測不同區域土壤的理化性質，為地質研究、地質災害預警等工作提供基礎土壤數據

4. 水利領域：監測流域內土壤水分、鹽分等情況，分析土壤水分變化與水資源利用的關系，為水利工程規劃、水資源合理調配提供參考

5. 環保領域：對污染土壤修復過程中的各項參數進行監測，評估修復效果，同時監測自然土壤環境質量，為環境保護政策制定與環境治理提供數據支持

七、配件與耗材配置

1. 核心配件

? 主機：土壤多參數測定儀主機（含顯示屏、存儲器、控制模塊等）

? 傳感器：土壤水分傳感器、土壤溫度傳感器、土壤鹽分傳感器、土壤 pH 傳感器、土壤氮磷鉀傳感器，傳感器具備相應防護、耐腐蝕等特性

? 數據線與適配器：USB 數據線（用于連接主機與計算機導出數據）、電源適配器（為儀器供電）

? 便攜裝備：便攜式手提箱（用于儀器與配件的收納和攜帶，保護設備免受損壞）

2. 耗材說明：產品標配中無專用定期更換耗材，日常使用中，若傳感器因長期使用出現精度下降、損壞，或數據線、電源適配器等配件故障，可單獨向廠家采購更換，以保證儀器正常運行

八、品牌價值與服務支持

1. 品牌價值

? 恒美智造（山東恒美電子科技有限公司）專注于農業儀器研發與生產，憑借專業技術積累，打造的土壤多參數測定儀性能穩定、精度可靠，符合行業標準，能滿足不同場景下的土壤檢測需求

? 產品注重用戶體驗，在結構設計、功能開發上兼顧便攜性與實用性，助力用戶高效獲取準確土壤數據，為農業、環保等領域的科學決策提供支持，樹立了良好的品牌形象

2. 服務支持

? 售前服務：為用戶提供產品咨詢，詳細介紹兩款型號的功能、參數、價格等信息，根據用戶使用場景與需求，推薦合適型號，協助用戶選型

? 售中服務：提供儀器使用培訓，指導用戶正確安裝、操作儀器及使用上位機軟件；解答用戶在儀器初期使用過程中遇到的問題

? 售后服務：提供儀器故障排查與維修服務，若儀器出現故障，用戶可通過售后電話（19969953106）等方式聯系，售后團隊及時響應處理；提供配件供應服務，保障損壞配件快速更換，減少儀器停機時間

九、型號對比與選型建議

1. 型號對比

? 相同點：兩型號核心檢測功能一致，均可測量土壤含水量、溫度、電導率（鹽分）、酸堿度、氮磷鉀；儀器尺寸、重量、屏幕配置、存儲容量、上位機軟件功能、各類傳感器參數等均相同；基礎配件配置一致，都具備便攜性、傳感器自動識別、多通道檢測等功能

? 不同點：HM-WSYPF + 型號比 HM-WSYPF 型號多 4G 聯網功能數據管理平臺，可將數據無線上傳至智慧云農業平臺，實現遠程數據管理；價格上，HM-WSYPF 市場價 5880 元，HM-WSYPF + 市場價 6800 元，HM-WSYPF + 價格更高

2. 選型建議

? 若用戶無需遠程數據管理，僅需在現場完成土壤參數檢測、數據存儲與本地導出分析，預算有限，選擇 HM-WSYPF 型號即可滿足基本需求，性價比更高

? 若用戶需要遠程實時獲取土壤檢測數據，進行長期遠程數據管理與分析，如大規模農場、跨區域土壤監測項目等場景，且預算充足，建議選擇 HM-WSYPF + 型號，其 4G 聯網與云平臺功能能顯著提升數據管理效率

十、儀器安裝步驟

1. 準備工作：打開便攜式手提箱，取出儀器主機、所需傳感器、USB 數據線、電源適配器等配件，檢查各部件是否完好，無損壞、缺失；確認安裝環境，若在野外使用，選擇平整、無遮擋的場地，避免靠近強電磁干擾源

2. 傳感器連接：根據檢測需求，選擇相應傳感器，將傳感器插頭對準主機對應的傳感器接口（水分 / 溫度 / 鹽分傳感器插口、pH 傳感器插口等），輕輕插入并確保連接牢固，主機將自動識別接入的傳感器

3. 電源連接（若需外接電源）：若儀器電量不足，可將電源適配器一端連接主機電源接口，另一端插入 220V 交流電源插座，為儀器供電；若使用電池供電，確保電池安裝正確、電量充足

4. 軟件安裝（計算機端）：將 USB 數據線一端連接主機 USB 接口，另一端連接計算機 USB 接口；在計算機上安裝贈送的上位機軟件，按照軟件安裝向?qū)瓿砂惭b，安裝后啟動軟件，檢查軟件與主機是否能正常通信

十一、儀器使用操作步驟

1. 開機：找到儀器下方的紅色開關（標識 “O” 為關機，“I” 為開機），將開關撥至 “I” 位置，儀器開機，彩色顯示屏亮起，進入待機界面

2. 參數設置：在待機界面，按確定鍵進入操作主界面，通過方向鍵（▲向上翻、▼向下翻、←向左翻、→向右翻）選擇 “系統設置”，按確定鍵進入；可設置是否自動存儲，以及自動存儲、上傳平臺（僅 HM-WSYPF+）的間隔時間，設置完成后按返回鍵回到主界面

3. 數據采集：在主界面，通過方向鍵選擇 “數據采集”，按確定鍵進入檢測界面；傳感器已連接情況下，檢測數值實時在屏幕上顯現；若需切換查看不同傳感器數據，通過方向鍵操作；按左右鍵可選擇 “返回”（回到主界面）或 “存儲”（存儲當前數據）

4. 數據存儲：在數據采集頁面按 “存儲” 后，可通過方向鍵與確定鍵，使用 26 個英文字母、10 個數字及 “.”“-”“*”“＜” 編輯存儲名稱，編輯完成后確認存儲，存儲結束自動返回數據采集頁面；也可直接確認存儲，使用默認名稱

5. 查看歷史數據：在主界面選擇 “查看采集歷史”，按確定鍵進入；通過方向鍵選擇需查看的歷史記錄，按確定鍵查看詳細數據；按左右鍵可查詢其他歷史記錄，查看完畢按返回鍵回到主界面

6. 數據上傳（僅 HM-WSYPF+）：在主界面選擇 “網絡信息”，按確定鍵進入；開啟數據上傳功能后，采集的數據將自動通過 4G 網絡上傳至智慧云農業平臺，用戶可在平臺上查看、管理數據

7. 關機：使用完畢后，在主界面按返回鍵退出至待機界面，將儀器下方紅色開關撥至 “O” 位置，關閉儀器；若連接了電源適配器或數據線，斷開連接，將儀器與配件放入手提箱收納

十二、樣品檢測步驟

1. 樣品準備：選擇待檢測樣地，去除土壤表面的石塊、雜草、落葉等雜質；若檢測不同深度土壤，使用土壤采樣工具采集對應深度的土壤樣品，確保樣品具有代表性；將采集的土壤樣品輕輕混合，避免過度碾壓破壞土壤結構

2. 傳感器放置：根據檢測參數，將對應傳感器插入土壤樣品中；土壤水分 / 溫度 / 鹽分傳感器需將探針全部埋入土壤，pH 傳感器需將探頭部分垂直插入土中，插入深度根據檢測需求確定；若檢測溶液 pH 值，可將 pH 傳感器通過螺紋固定安裝，放入溶液中

3. 數據讀取與記錄：傳感器放置后，等待 1 秒（測量穩定時間），在儀器數據采集界面讀取對應參數的檢測數值；若數值穩定，按 “存儲” 鍵記錄數據，可編輯存儲名稱標注樣地信息、檢測深度等，便于后續區分與分析

4. 多點位與多參數檢測：在同一區域不同點位檢測時，移動儀器至新點位，重復步驟 2-3；若需檢測其他參數，更換對應傳感器，重新連接后，重復步驟 2-3 進行檢測與數據存儲

5. 數據導出與分析：檢測完成后，將儀器通過 USB 數據線連接計算機，啟動上位機軟件；在軟件中點擊 “查詢”，讀取儀器內存儲的所有歷史數據；點擊 “Excel 導出”，將數據導出為 excel 表格文件；可在表格中整理數據，或使用軟件生成數據曲線，進行進一步分析，若有超限數據，軟件將著色預警，可作為環境評價參考

6. 檢測后清理：檢測結束，取出傳感器，用清水沖洗傳感器探頭（避免浸泡），擦干后收納；清理儀器表面污漬，將儀器與所有配件放入便攜式手提箱，妥善保存

十三、術語和定義

1. 土壤容積含水量：單位體積土壤中水分所占的體積百分比，是反映土壤水分狀況的重要指標，可直接用于計算土壤水分儲量

2. 土壤電導率：表示土壤傳導電流的能力，與土壤中鹽分含量密切相關，可間接反映土壤鹽分水平，單位為 us/cm

3. 土壤 pH 值：衡量土壤酸堿度的指標，范圍為 0-14，pH<7 為酸性土壤，pH=7 為中性土壤，pH>7 為堿性土壤，影響土壤養分有效性與作物生長

4. 土壤氮磷鉀：土壤中的三種主要營養元素，氮是植物蛋白質、核酸等合成的重要原料，磷參與植物能量代謝與遺傳物質合成，鉀能增強植物抗逆性，三者含量直接影響作物生長發育與產量

5. 4G 聯網數據管理平臺（僅 HM-WSYPF+）：基于 4G 網絡技術構建的遠程數據管理系統，可實現土壤檢測數據的實時上傳、存儲、查詢與分析，方便用戶遠程監控土壤環境狀況
